Estadio závěsné svítidlo

Na oslavu olympijských her 1992 v Barceloně navrhl Miguel Milá tento robustní světelný prstenec pro nový stadion. Jeho koncepční předchůdce lze vysledovat u kovaných svítidel určených k držení svící – ikonického obrazu středověkých lustrů v palácích a katedrálách.

Prstenec z texturovaného černého kovu nese věnec masivních skleněných bloků, které světlo zdrojů E27 lámou a rozptylují do prostoru. Estadio se vyrábí v průměrech 105, 150 a 250 cm, se zavěšením v jednom středovém bodě nebo na třech lankách, a volitelně se spodními difuzory z průsvitného metakrylátu, které změkčují pohled na zdroje zespodu. Hodí se do vstupních hal, schodišť, restaurací i nad velké jídelní stoly.

Design: Miguel Milá / 1992

Technický list Estadio (PDF)

Kompletní sestava
Každá varianta je kompletní svítidlo podle kódu Santa & Cole: kovová konstrukce prstence + skleněné bloky stínidla + závěsný systém (+ spodní difuzory u verze „Se spodními difuzory“), vše v jedné ceně.

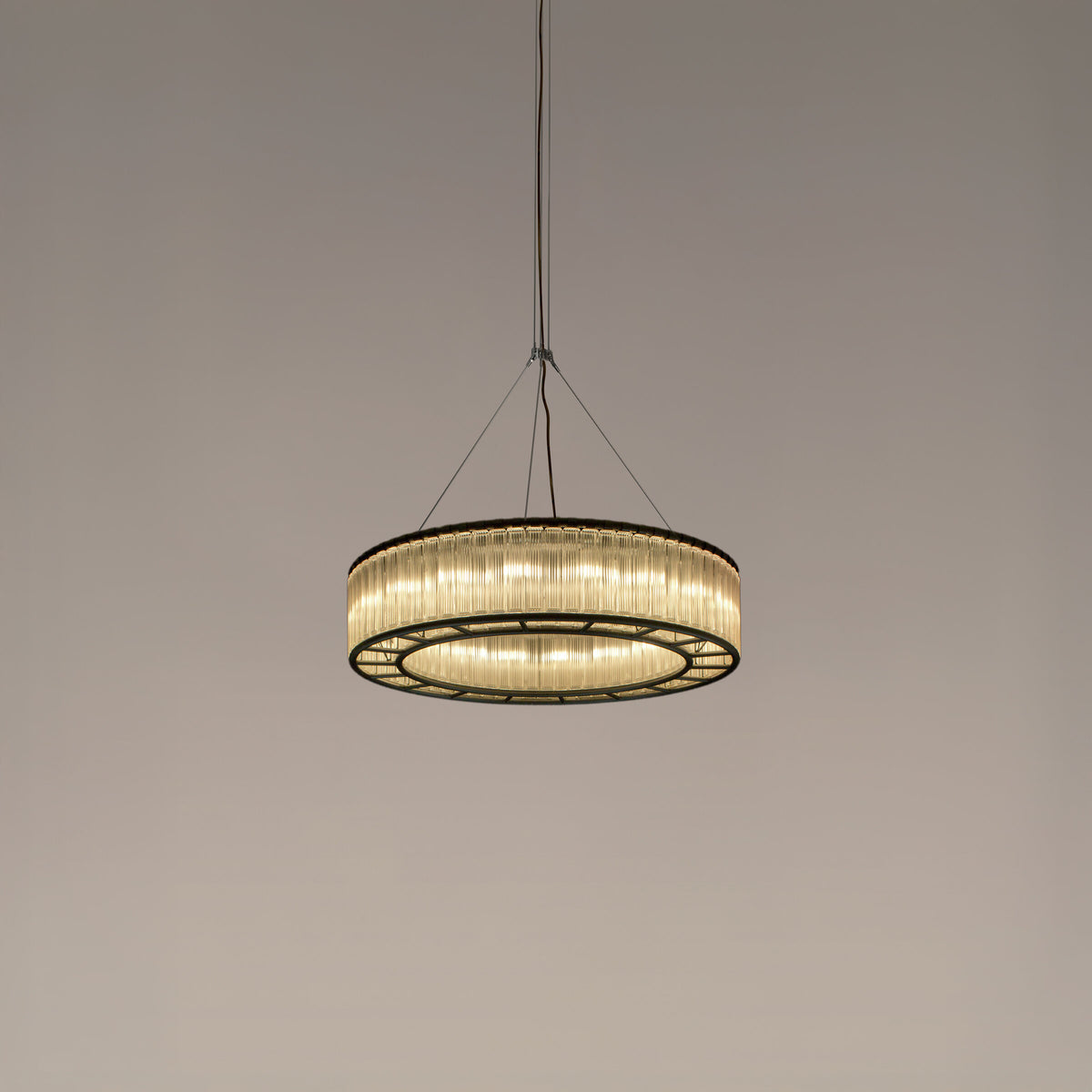

Závěs 1 bod – svítidlo visí na jednom středovém závěsu s rozetou; vhodné pro vysoké stropy.

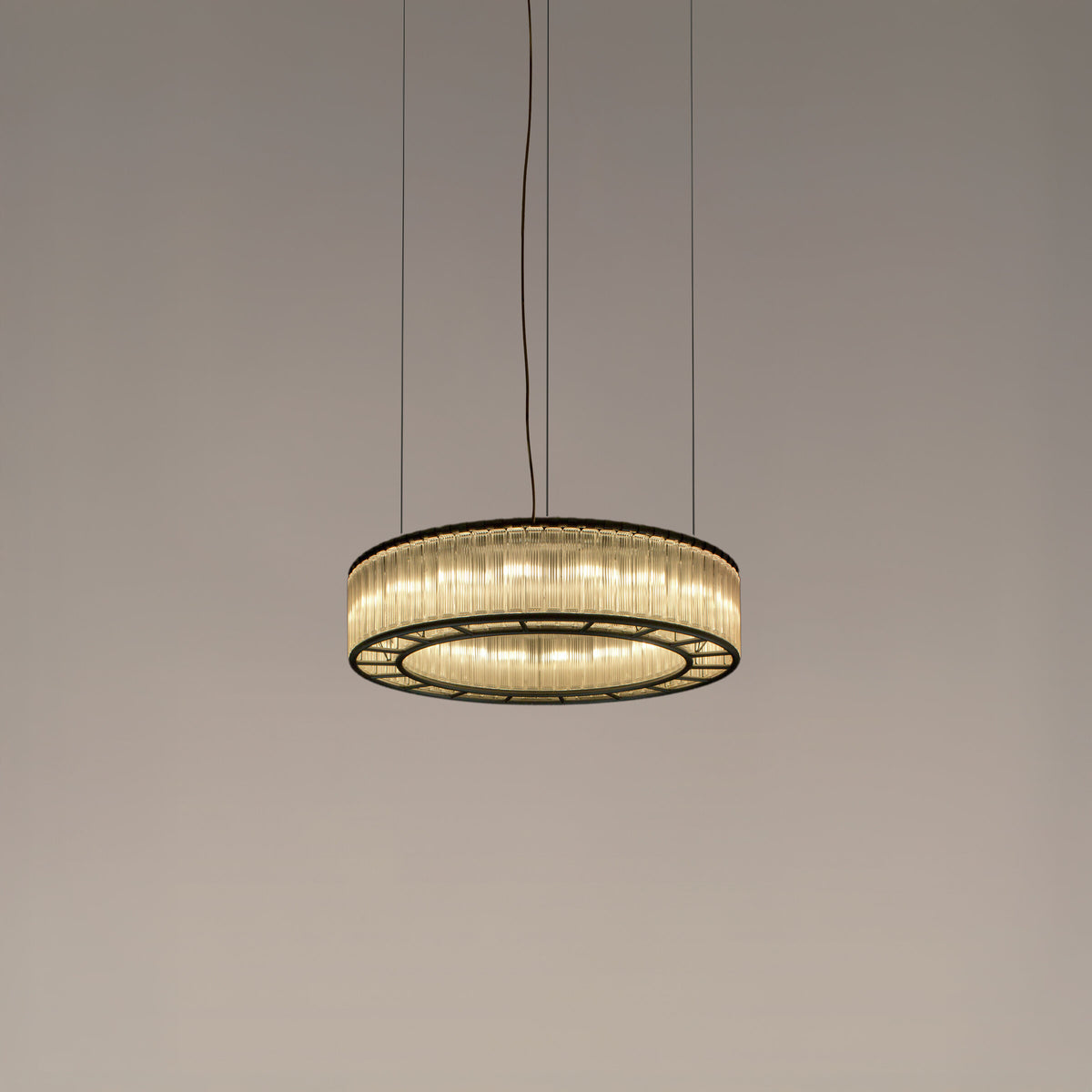

Závěs 3 body – prstenec zavěšený na třech lankách ke třem stropním bodům; nižší celková výška.
Spodní difuzory – prstenec z průsvitného metakrylátu pod zdroji, který zakryje žárovky při pohledu zespodu.

Parametry

Typ: závěsné svítidlo (lustr), rozptýlené světlo
Použití: interiér
Materiál: texturovaná černá kovová konstrukce, stínidlo ze skleněných bloků, volitelně spodní difuzory z průsvitného metakrylátu
Zdroj světla: patice E27 – zdroj není součástí balení; referenční osazení LED celkem 11 W, 1 521 lm, 2700 K
Napájení: 230 V · 50/60 Hz
Stmívání / ovládání: dle použitého zdroje
Kabel: 4 m
Krytí: IP20 · třída I · CE
Údržba: čistěte měkkým hadříkem, nepoužívejte čpavkové prostředky, rozpouštědla ani abraziva
Doporučujeme LED žárovku vitae E27 (viz příslušenství).

Estadio 105
Průměr 105 cm
Výška: 1 bod 148 cm · 3 body 36 cm
Hmotnost: 93 kg

Estadio 150
Průměr 150 cm
Výška: 1 bod 136 cm · 3 body 36 cm
Hmotnost: 158 kg

Estadio 250
Průměr 250 cm
Výška: 1 bod 71 cm · 3 body 36 cm
Hmotnost: 330 kg

Ke stažení

• Montážní návod Estadio 105 / 150 – 1 bod (PDF)
• Montážní návod Estadio 105 – 1 bod (PDF)
• Montážní návod Estadio 250 – 1 bod (PDF)
• Rozměrový výkres Estadio 105 (PDF)
• Rozměrový výkres Estadio 150 (PDF)
• Rozměrový výkres Estadio 250 (PDF)
• Fotometrie 105 (IES)
• Fotometrie 150 (IES)
• Fotometrie 250 (IES)
