Línea Estadio

Lineární verze svítidla Estadio si zachovává masivní kovovou konstrukci a charakteristická stínidla ze skleněných bloků, jež mu dodávají nezaměnitelnou přítomnost. Rodina Estadio, původně navržená pro olympijský stadion v Barceloně (1992), zahrnuje také původní velká kruhová závěsná svítidla a dvě nástěnná svítidla.

Línea Estadio je modulární: sestavíte ji z jednoho až čtyř modulů a volitelně doplníte spodní průsvitné difuzory z metakrylátu.

Design: Miguel Milá / 2014

Technický list Línea Estadio (PDF)

Kompletní sestava
Každá varianta je kompletní sestava podle kódu Santa & Cole: počáteční modul se závěsným systémem, navazující moduly (2–4 moduly), u 4 modulů napájecí modul (pro příkon nad 1200 W) a skleněné bloky – 40 ks na modul.
Se spodními difuzory – navíc průsvitné metakrylátové difuzory na spodní straně každého modulu.

Parametry

Typ: závěsné svítidlo, lineární
Použití: interiér
Stínidla: skleněné bloky (40 ks na modul)
Zdroj světla: patice E27, doporučený LED zdroj 11 W, 1 521 lm, 2700 K – zdroj není součástí balení. Doporučujeme LED žárovku vitae E27 (viz příslušenství).
Napájení: 230 V · 50/60 Hz
Stmívání / ovládání: stmívatelné dle použitého zdroje
Kabel: 4 m
Materiál: kovová konstrukce v černém provedení, sklo, metakrylát (difuzory)
Krytí: IP20 · třída I · CE
Údržba: čistěte měkkým hadříkem, nepoužívejte čpavkové prostředky, rozpouštědla ani abraziva

1 modul
Rozměry: 115 × 36 × 21 cm
Hmotnost: 52 kg

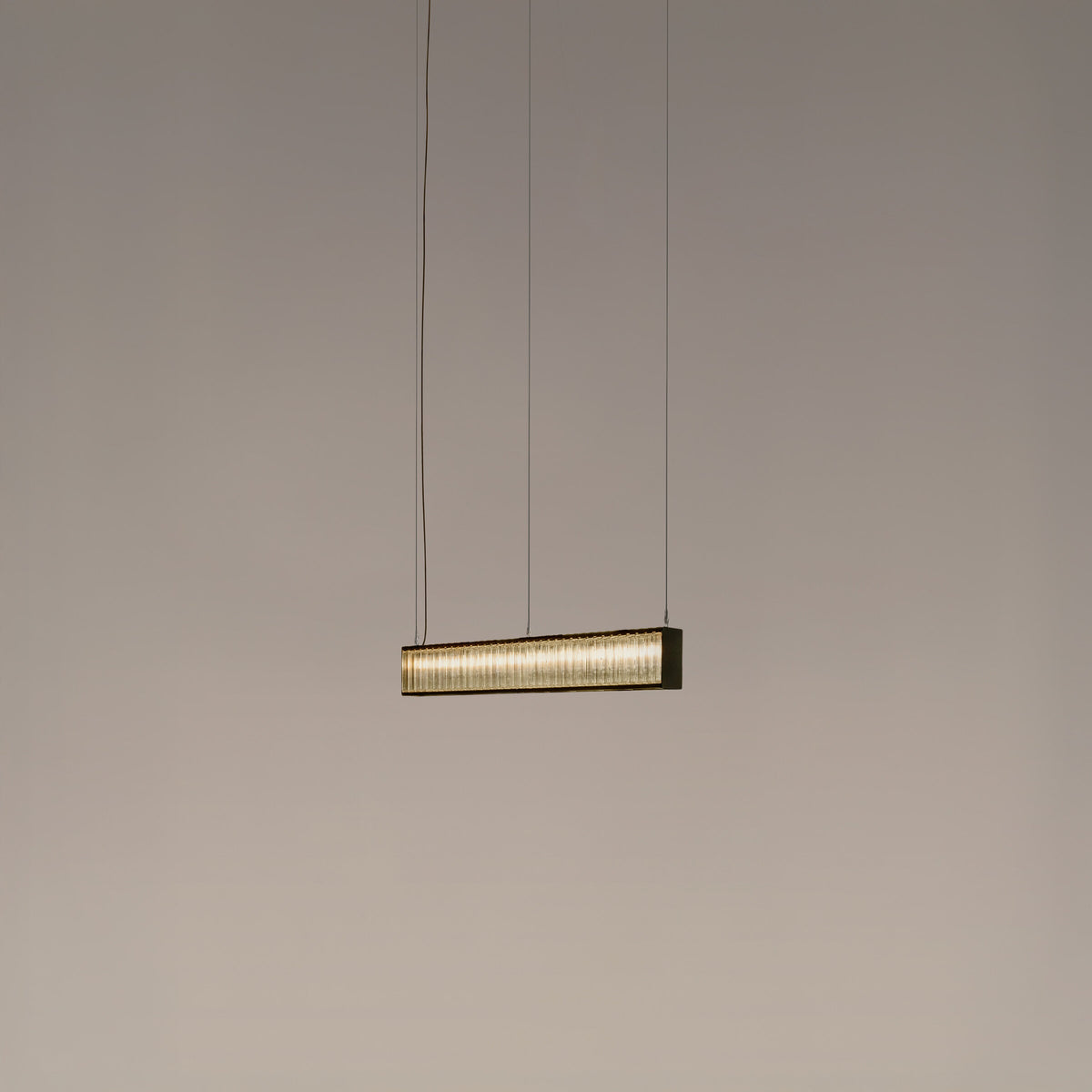

2 moduly
Rozměry: 230 × 36 × 21 cm
Hmotnost: 104 kg

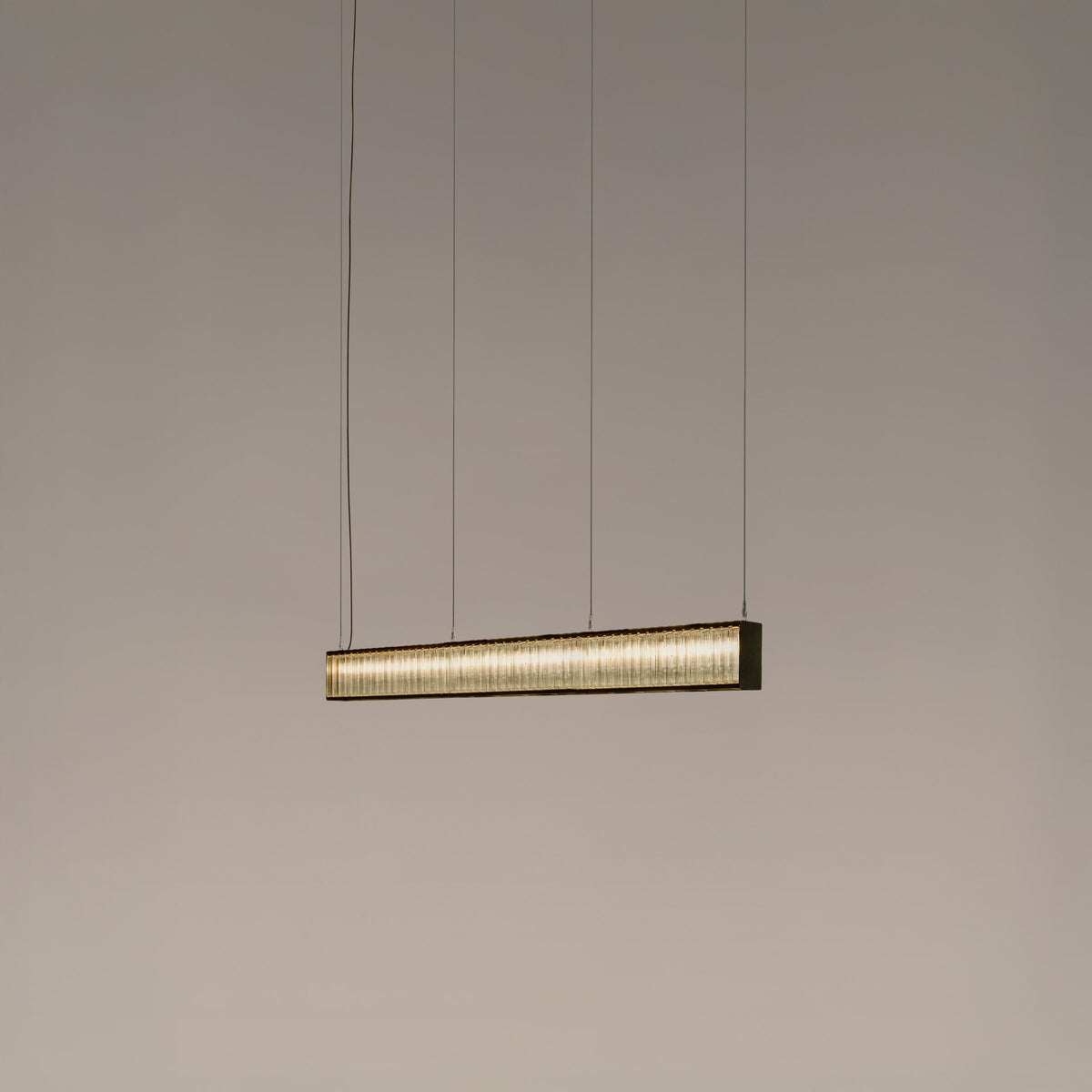

3 moduly
Rozměry: 344 × 36 × 21 cm
Hmotnost: 156 kg

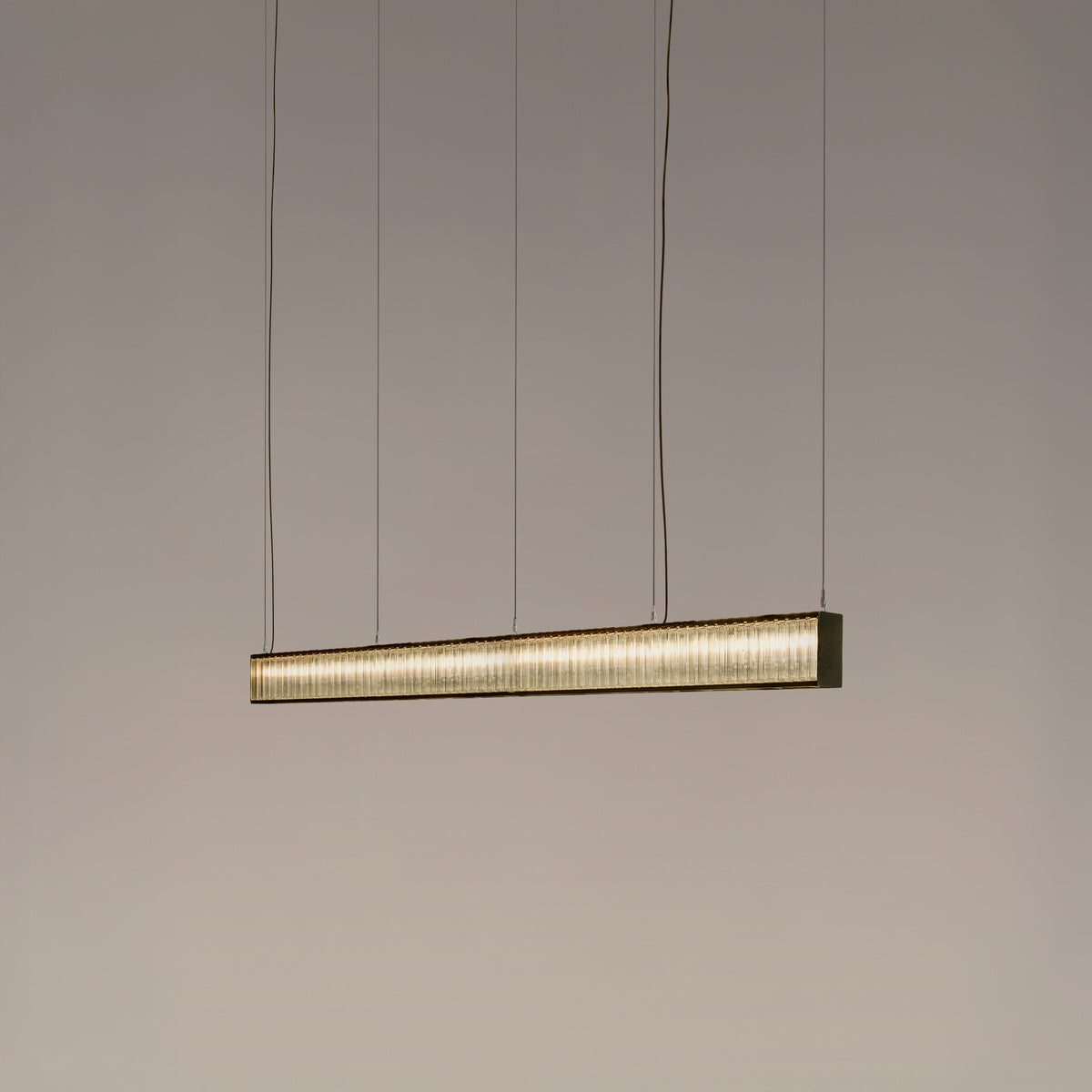

4 moduly
Rozměry: 458 × 36 × 21 cm
Hmotnost: 208 kg

Ke stažení

• Montážní návod – počáteční modul (PDF)
• Montážní návod – navazující modul (PDF)
• Montážní návod – sestava (PDF)
• Rozměrový výkres 1 modul (PDF)
• Rozměrový výkres 2 moduly (PDF)
• Rozměrový výkres 3 moduly (PDF)
• Rozměrový výkres 4 moduly (PDF)
